A eletricidade estática pode parecer inofensiva, mas na fabricação de eletrônicos, laboratórios, salas limpas e data centers, até mesmo uma pequena descarga eletrostática pode danificar componentes sensíveis, interromper operações ou criar problemas dispendiosos de qualidade.
Em muitas indústrias, a eletricidade estática não é apenas um pequeno inconveniente. Ela pode interferir em equipamentos sensíveis, danificar componentes eletrônicos, afetar a estabilidade da produção ou criar riscos em ambientes controlados.
Por isso, o piso vinílico ESD é amplamente utilizado na fabricação de eletrônicos, laboratórios, salas limpas, áreas de equipamentos médicos, data centers, salas de servidores e outros espaços sensíveis à eletricidade estática.
Mas o piso ESD é frequentemente mal compreendido.
Alguns compradores simplesmente solicitam “piso antiestático”, enquanto outros acreditam que instalar um tipo de piso vinílico é suficiente para resolver todos os problemas de controle de eletricidade estática.
Na realidade, o piso vinílico ESD não é apenas um produto. Ele faz parte de um sistema completo de piso.
Na FARFLY, fornecemos piso vinílico ESD junto com adesivo condutivo correspondente, folha de cobre, hastes de soldagem, acessórios de instalação, dados técnicos e suporte de projeto para ajudar os clientes a construir uma solução de piso para controle de eletricidade estática mais confiável.
O que é piso vinílico ESD?
O piso vinílico ESD é um material de revestimento resiliente projetado para controlar cargas eletrostáticas.
Comparado ao piso vinílico padrão, o piso vinílico ESD contém componentes condutivos ou dissipativos de estática que permitem que as cargas elétricas se movam pelo piso de maneira controlada.
Ele é comumente chamado de:
No entanto, esses nomes nem sempre significam a mesma coisa.
“Condutivo”, “dissipativo de estática” e “antiestático” podem representar diferentes faixas de resistência e diferentes níveis de desempenho ESD. Por esse motivo, os compradores não devem confiar apenas no nome do produto. A escolha correta deve ser baseada nos requisitos técnicos do projeto, faixa de resistência, projeto de aterramento, sistema de instalação e normas de teste aplicáveis.

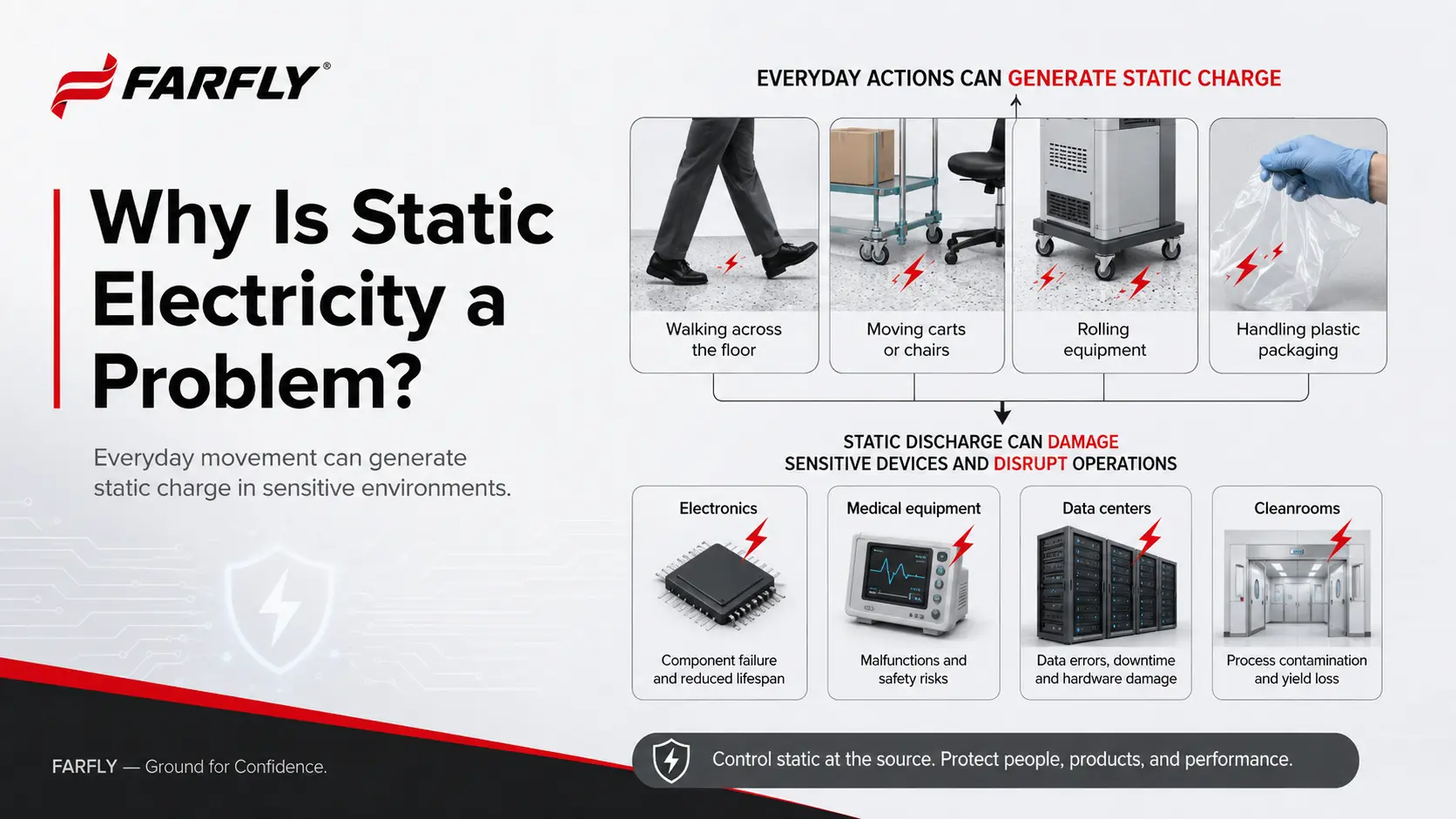

Por que a eletricidade estática é um problema?
A eletricidade estática geralmente é gerada quando dois materiais entram em contato e depois se separam. Isso é conhecido como efeito triboelétrico.
Em ambientes de trabalho diários, cargas estáticas podem ser produzidas por muitas atividades normais, como:
-
Caminhar sobre o piso
-
Mover carrinhos ou cadeiras
-
Transportar equipamentos com rodas por uma sala
-
Manusear embalagens plásticas
-
Remover películas protetoras
-
Usar roupas sintéticas
-
Trabalhar em condições de baixa umidade
Uma pessoa pode acumular carga estática simplesmente ao caminhar. Quando essa pessoa toca um objeto condutivo, máquina ou componente eletrônico, a carga pode ser descarregada repentinamente.
Às vezes, as pessoas podem sentir essa descarga. Às vezes, não conseguem.
Mas mesmo que a tensão esteja abaixo do nível de percepção humana, ela ainda pode ser alta o suficiente para danificar dispositivos eletrônicos sensíveis. Em alguns casos, o componente falha imediatamente. Em outros casos, o dano fica oculto e apenas reduz a confiabilidade ou a vida útil do produto.
É por isso que o controle de eletricidade estática é importante em eletrônicos, equipamentos médicos, laboratórios, data centers e ambientes de fabricação de precisão.

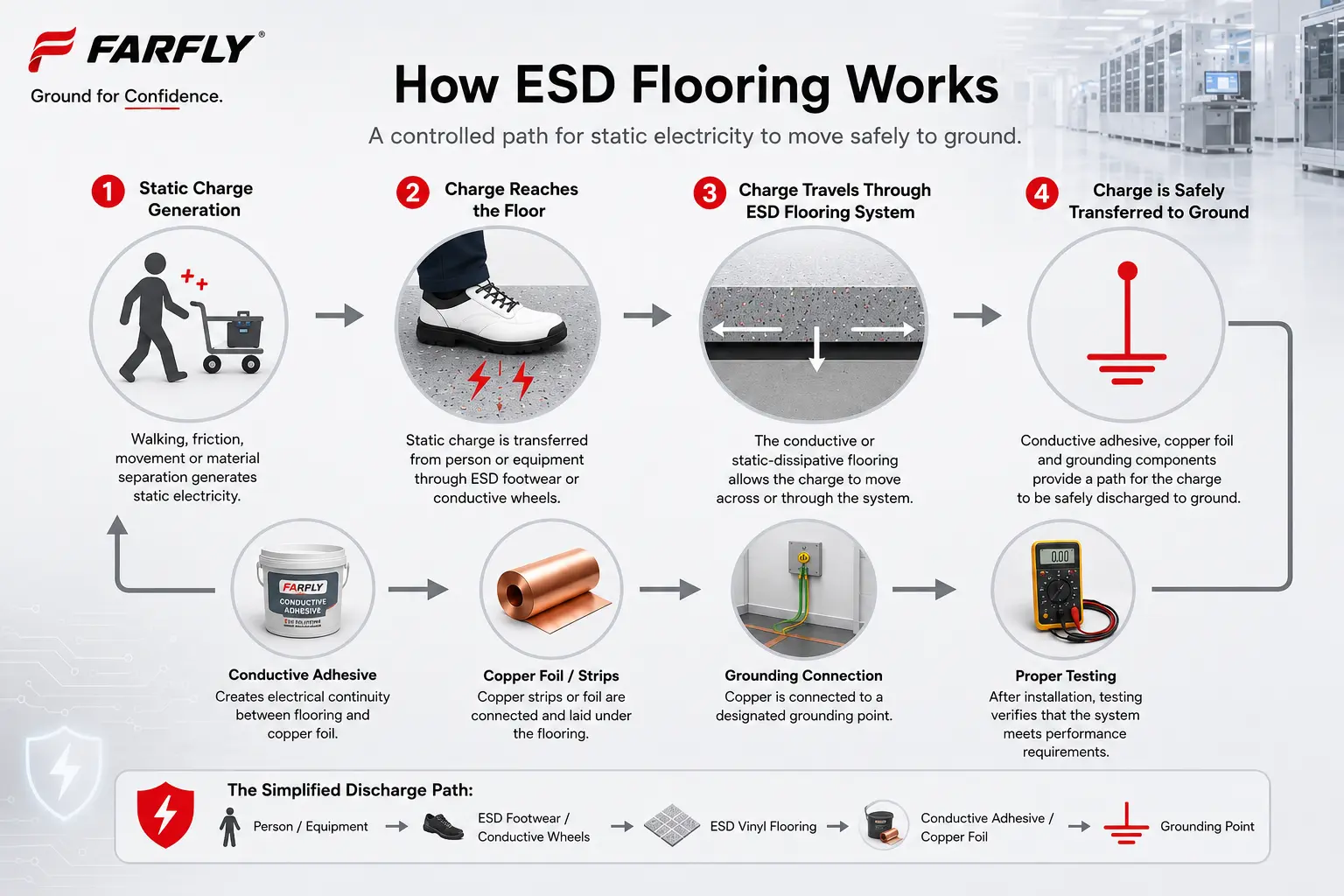

Como funciona o piso vinílico ESD?
O piso vinílico ESD funciona criando um caminho controlado para que a eletricidade estática se mova de pessoas, carrinhos ou equipamentos para o sistema de aterramento da instalação.
Um caminho de descarga simplificado é:
Pessoa ou equipamento → calçado ESD ou rodas condutivas → piso vinílico ESD → adesivo condutivo ou folha de cobre → ponto de aterramento
Esse processo geralmente inclui quatro etapas.
Primeiro, a eletricidade estática é gerada por caminhada, movimento, atrito ou separação de materiais.
Segundo, a carga chega ao piso por meio de calçados ESD, rodas condutivas, carrinhos ou equipamentos.
Terceiro, a carga se move através do sistema de piso condutivo ou dissipativo de estática.
Por fim, a carga é transferida para um ponto de aterramento designado por meio de adesivo condutivo, folha de cobre e componentes de aterramento.
O objetivo não é necessariamente remover toda carga estática instantaneamente. O objetivo real é evitar o acúmulo perigoso de carga e reduzir o risco de descarga eletrostática descontrolada.
Piso Condutivo vs. Piso Dissipativo de Estática
Em projetos de pisos ESD, duas categorias comuns são pisos condutivos e pisos dissipativos de estática.
Piso vinílico condutivotem menor resistência elétrica e permite que as cargas se movam mais rapidamente em direção ao aterramento. É frequentemente usado em ambientes onde é necessário um controle de estática mais rigoroso.
Piso vinílico dissipativo de estáticalibera cargas a uma taxa mais controlada. É comumente usado em áreas de montagem eletrônica, laboratórios, salas limpas e outros espaços protegidos contra ESD.
A escolha correta depende dos requisitos do projeto.
Para projetos de pisos ESD da FARFLY, recomendamos confirmar a faixa de resistência necessária, o método de teste, a aplicação da sala, o sistema de calçados, o layout de aterramento e o plano de manutenção antes de selecionar o produto final.
Uma solução adequada de piso ESD deve ser escolhida de acordo com todo o ambiente, não apenas com base na aparência ou no preço do produto.

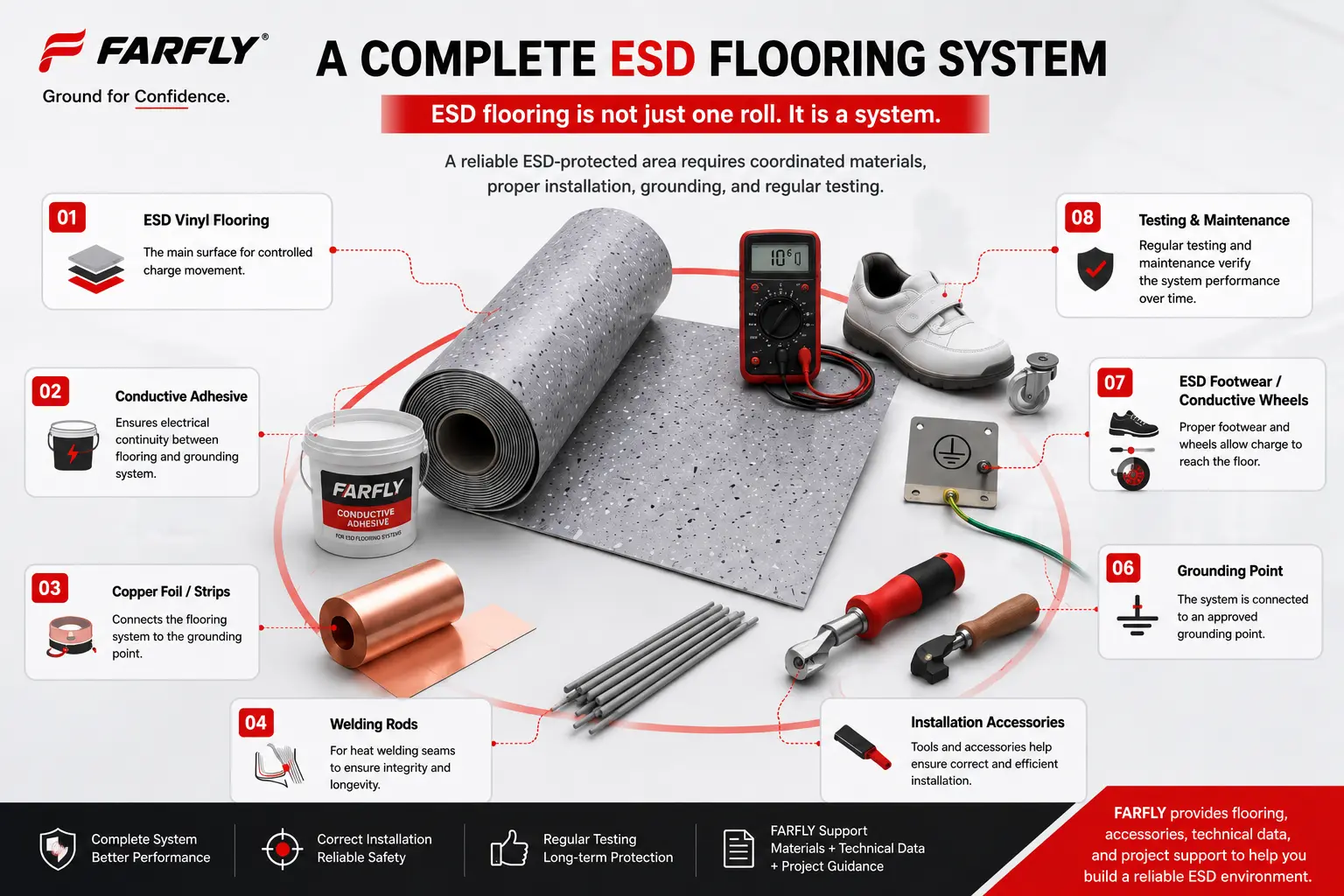

O Que Inclui um Sistema Completo de Piso ESD?
A instalação de piso vinílico ESD isoladamente não cria automaticamente uma área completa protegida contra ESD.
Um sistema completo de piso ESD geralmente inclui várias partes.
- Piso Vinílico ESD
O piso fornece a superfície principal para o movimento controlado de cargas. Ele deve atender ao desempenho elétrico exigido e ser adequado ao ambiente de aplicação.
-
Adesivo Condutivo
O adesivo condutivo ajuda a criar continuidade elétrica entre o revestimento do piso e o sistema de aterramento. Usar adesivo comum em vez de adesivo condutivo pode interromper o caminho de descarga e afetar o desempenho do sistema.
-
Folha de Cobre ou Tiras de Aterramento de Cobre
A folha de cobre é normalmente instalada sob o piso e conectada ao ponto de aterramento. O layout depende do tamanho da sala, do tipo de produto e dos requisitos do projeto.
-
Hastes de Solda e Acessórios de Instalação
Para pisos em manta, as hastes de solda ajudam a criar juntas seladas e melhorar o acabamento geral da instalação. Outros acessórios também podem ser necessários dependendo do projeto.
-
Calçados ESD e Rodas Condutivas
O piso ESD precisa funcionar em conjunto com calçados adequados e rodas de equipamentos. Calçados isolantes comuns ou rodas de borracha padrão podem bloquear o caminho elétrico.
-
Aterramento e Testes
O sistema de piso deve ser conectado a um ponto de aterramento aprovado e testado após a instalação. Os testes ajudam a confirmar se o sistema concluído atende ao desempenho exigido.
Na FARFLY, não fornecemos apenas rolos de piso. Podemos fornecer um pacote completo de materiais, incluindo piso vinílico ESD, adesivo condutivo, folha de cobre, hastes de solda, acessórios e orientação de instalação para uso em projetos.

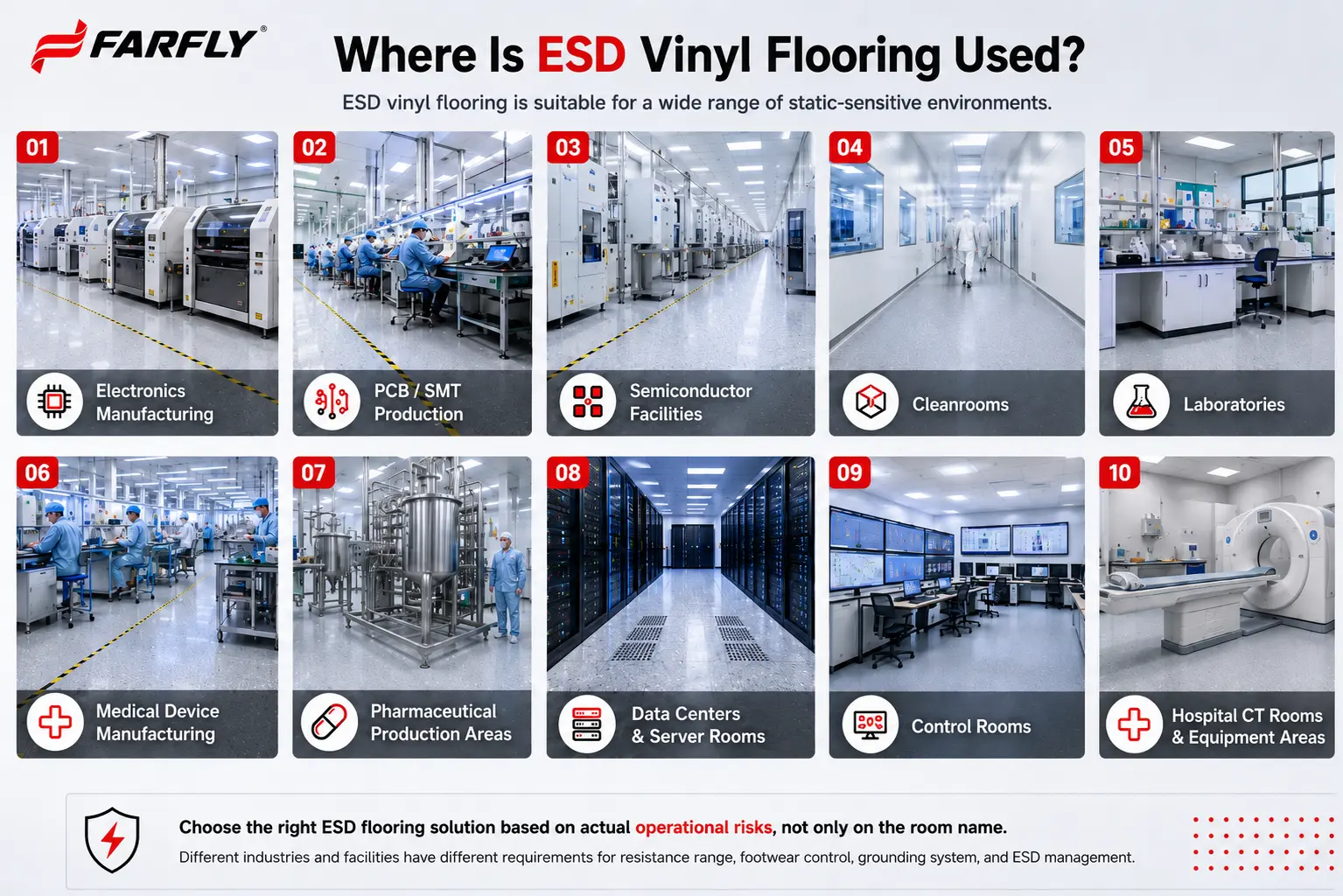

Onde o Piso Vinílico ESD é Usado?
O piso vinílico ESD é adequado para muitos ambientes sensíveis à estática, incluindo:
-
Fábricas de fabricação de eletrônicos
-
Áreas de produção de PCB e SMT
-
Instalações de semicondutores
-
Salas limpas
-
Laboratórios
-
Fabricação de dispositivos médicos
-
Áreas de produção farmacêutica
-
Centros de dados e salas de servidores
-
Instalações de telecomunicações
-
Fábricas aeroespaciais e de engenharia de precisão
-
Centros de pesquisa e desenvolvimento
-
Salas de controle
-
Salas de TC hospitalar e áreas relacionadas aos equipamentos
A especificação do piso deve ser baseada nos riscos operacionais reais, não apenas no nome da sala.
Por exemplo, duas fábricas de eletrônicos podem exigir diferentes sistemas de piso ESD dependendo dos componentes produzidos, equipamentos utilizados, controle de calçados, sistema de aterramento e requisitos internos de gerenciamento de ESD.
Por que escolher o piso vinílico ESD da FARFLY?
A FARFLY se concentra em soluções de pisos resilientes baseadas em projetos para saúde, instalações esportivas, salas limpas, instalações comerciais e outros ambientes de alta especificação.
Para projetos de pisos ESD, nosso valor não se limita ao fornecimento de produtos.
Oferecemos suporte aos clientes com:
-
Opções de piso vinílico ESD
-
Soluções de pisos condutivos e dissipativos de eletricidade estática
-
Adesivo condutivo compatível
-
Folha de cobre e varetas de solda
-
Acessórios de instalação
-
Fichas técnicas
-
Relatórios de teste e suporte de documentação
-
Suporte de comunicação do projeto
-
Embalagem para exportação e coordenação de fornecimento
Para distribuidores, empreiteiros e gerentes de projeto, isso ajuda a reduzir o risco de falta de acessórios, seleção incorreta de produtos ou instalação incompleta do sistema.
Em projetos de pisos ESD, um preço baixo de material não é suficiente. O sistema completo deve estar correto.
Fatores que afetam o desempenho do piso ESD
O desempenho de um piso ESD acabado pode ser diferente do desempenho de uma pequena amostra de piso.
Vários fatores podem afetar o resultado final.
Condição do contrapiso
O contrapiso deve estar limpo, seco, nivelado e estruturalmente sólido. Umidade, poeira, fissuras, contaminação ou irregularidades podem afetar a aderência e o desempenho a longo prazo.
Materiais de instalação
O adesivo condutivo e a folha de cobre devem ser instalados corretamente. Se o adesivo incorreto for usado, o caminho de aterramento pode ser interrompido.
Projeto de aterramento
O piso deve ser conectado a um sistema de aterramento adequado. Um aterramento inadequado pode impedir que o piso funcione conforme esperado.
Calçados e equipamentos
O piso ESD não consegue descarregar efetivamente a eletricidade estática das pessoas se elas usarem sapatos isolantes. Cadeiras, carrinhos e equipamentos móveis também podem precisar de rodas condutivas ou dissipativas de eletricidade estática.
Limpeza e manutenção
Algumas ceras, revestimentos ou resíduos de limpeza podem criar uma camada isolante no piso. Os produtos de manutenção devem ser compatíveis com pisos ESD.
Testes periódicos
O desempenho ESD pode mudar ao longo do tempo devido ao desgaste, contaminação, danos ou problemas de manutenção. Testes regulares ajudam a verificar o desempenho contínuo.
Como o piso vinílico ESD é testado?
Os testes são importantes antes e depois da instalação.
Os itens comuns de teste podem incluir:
-
Resistência ponto a ponto
-
Resistência do piso ao aterramento
-
Resistência do sistema pessoa-calçado-piso
-
Teste de tensão de caminhada
-
Verificações de continuidade do aterramento
-
Inspeção visual de costuras e áreas danificadas
O teste do produto e o teste do sistema instalado não são a mesma coisa.
Uma amostra de piso pode atender aos dados exigidos em laboratório, mas a sala concluída ainda precisa de instalação adequada, aterramento, controle de calçados e manutenção para alcançar um desempenho confiável.
É por isso que a FARFLY recomenda tratar o piso ESD como um sistema completo, não apenas como um único rolo de material.
Como manter o piso vinílico ESD
Um programa de manutenção adequado ajuda a proteger tanto a aparência quanto o desempenho elétrico do piso.
As práticas recomendadas incluem:
-
Remover regularmente poeira e resíduos soltos
-
Limpar derramamentos imediatamente
-
Usar produtos de limpeza aprovados
-
Evitar ceras ou revestimentos isolantes, a menos que sejam especificamente aprovados
-
Inspecionar costuras, bordas e áreas danificadas
-
Verificar periodicamente as conexões de aterramento
-
Testar o desempenho elétrico em intervalos programados
-
Manter registros de limpeza, reparos e testes
As equipes de manutenção devem entender que um piso ESD é uma parte funcional do sistema de controle de eletricidade estática da instalação, não apenas uma superfície decorativa.

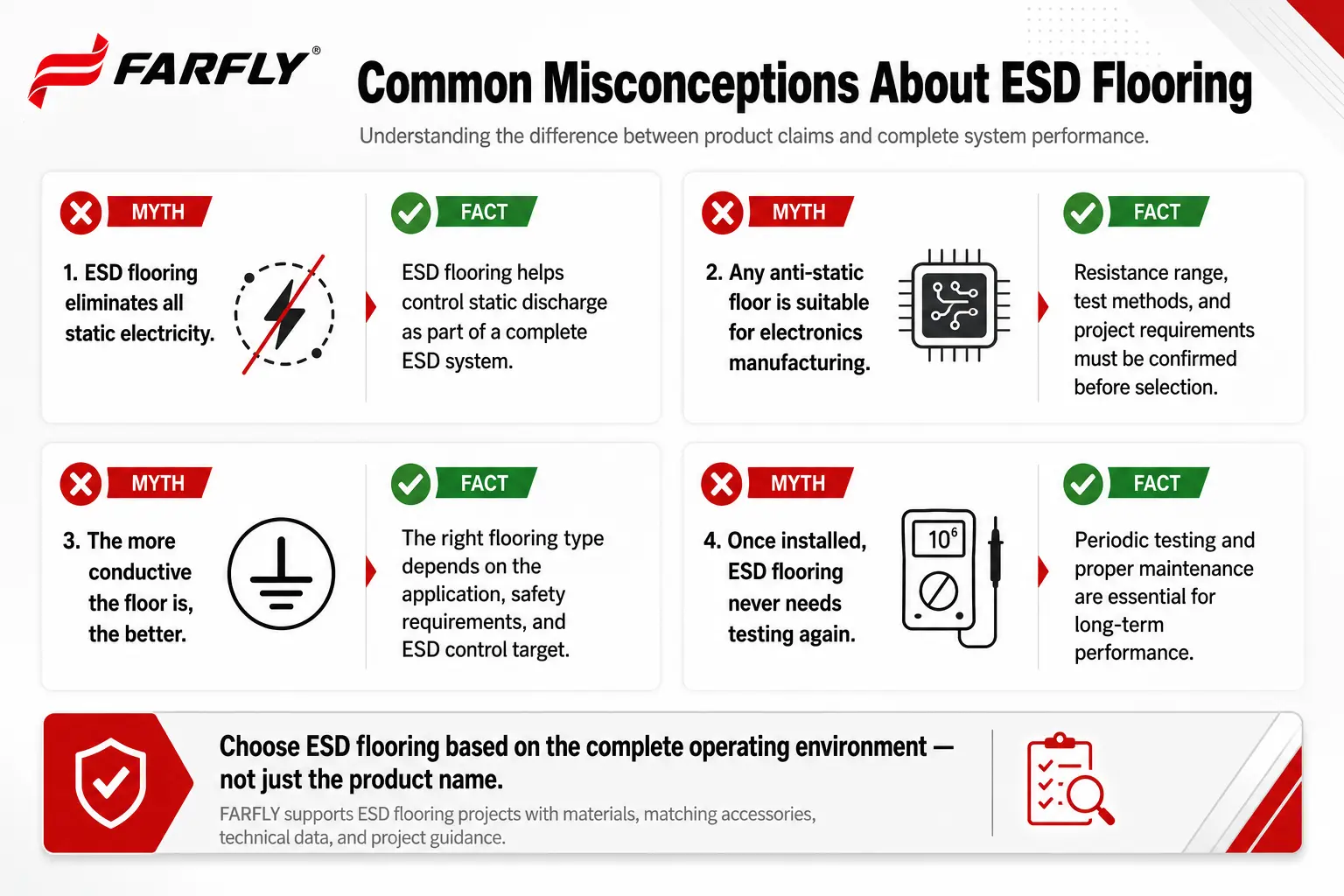

Equívocos comuns sobre pisos vinílicos ESD
“O piso ESD elimina toda a eletricidade estática.”
O piso ESD ajuda a controlar a carga estática, mas não remove todas as fontes de geração de eletricidade estática. Ele deve funcionar em conjunto com calçados, aterramento, controle de umidade, gerenciamento de equipamentos e procedimentos operacionais.
“Qualquer piso antiestático é adequado para a fabricação de eletrônicos.”
Não necessariamente. A palavra “antiestático” por si só não confirma a faixa de resistência do produto, o desempenho de tensão de caminhada ou a conformidade com os requisitos do projeto.
“Quanto mais condutivo for o piso, melhor.”
Uma resistência menor nem sempre é melhor para todas as aplicações. O sistema deve fornecer controle estático adequado, além de atender aos requisitos de segurança e operação.
“Depois de instalado, o piso ESD nunca mais precisa ser testado.”
O desempenho ESD pode ser afetado por sujeira, desgaste, produtos de limpeza, danos ou problemas de aterramento. A verificação periódica é importante.
Como escolher o piso vinílico ESD adequado
Antes de escolher um sistema de piso ESD, considere estas perguntas:
-
Qual norma ESD ou especificação do projeto deve ser atendida?
-
É necessário piso condutivo ou dissipativo de estática?
-
Qual faixa de resistência é necessária?
-
A área usará calçados, cadeiras ou carrinhos ESD?
-
O projeto é uma nova instalação ou uma reforma?
-
Qual é a condição do contrapiso?
-
A área exige resistência a sala limpa, produtos químicos, manchas ou escorregamento?
-
Quais acessórios de instalação são necessários?
-
O fornecedor pode fornecer dados técnicos e documentação de testes?
-
O fornecedor pode oferecer suporte à comunicação do projeto e orientação de instalação?
Um fornecedor qualificado deve avaliar a aplicação antes de recomendar um produto.
Conclusão
O piso vinílico ESD fornece um caminho controlado para que a eletricidade estática se mova de pessoas, carrinhos e equipamentos até um ponto de aterramento designado. Ele ajuda a reduzir o acúmulo de eletricidade estática e o risco de descarga eletrostática não controlada.
No entanto, uma proteção ESD eficaz não depende apenas do piso.
Ela requer a combinação adequada de piso vinílico ESD, adesivo condutivo, folha de cobre, aterramento, calçados compatíveis, instalação adequada, manutenção e testes regulares.
A FARFLY fornece soluções de pisos ESD para projetos globais, com materiais de piso, acessórios correspondentes, documentação técnica e suporte ao projeto.
Se você está planejando um projeto de piso ESD para fabricação de eletrônicos, laboratórios, salas limpas, data centers, áreas de equipamentos médicos ou outros ambientes controlados, a FARFLY pode ajudar você a comparar opções adequadas e preparar uma solução completa de sistema de piso.
FARFLY — Base para Confiança.
